模架也稱模體，是注塑模具的骨架和基體，模具的每一部分都寄生其中，也是型腔未加工的組合體。對于整個模具來說，就有三個部分組成：前模板、后模板和模仁，當然，一套模具是相當復雜的，還有很多的結構。

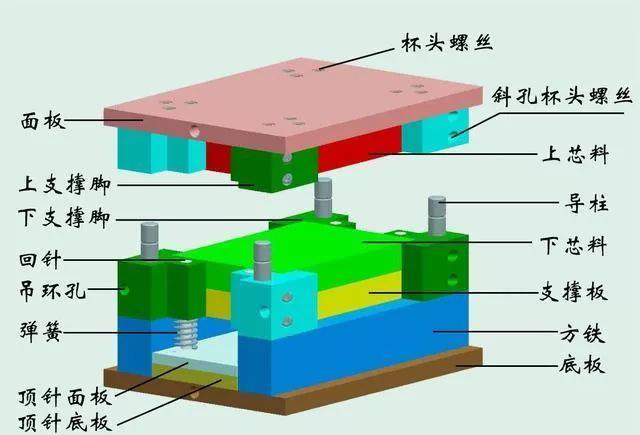

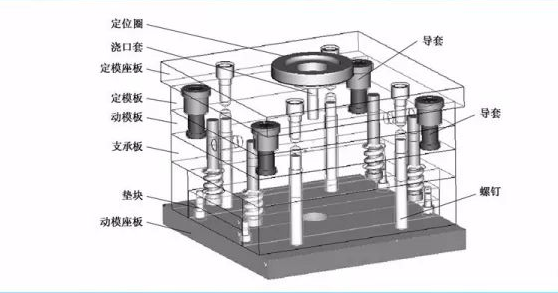

現實模具的應用涉及每項產品（如航天、文具類、電器通訊、醫療產品設備等）只要是數量多的產品都會應用模具生產，而模架是模具不可缺少的部分。現實中對模架精度要求，會按不同層次的產品需求而定。模架是模具中半制成品，由各種不同的鋼板配合零件組成，可以說是整套模具的骨架。由于模架及模具所涉及的加工有很大差異。簡單來說，模架有預成型裝置、定位裝置及頂出裝置。一般配置為面板、A板、B板、C板、底板、頂針面板、頂針底板、導柱、回針等配件。
上模（前模）配置為內模件成型，冷卻，流道等部分
下模（后模）配置為內模件成型，成品推板、頂針、司筒針、斜頂，冷卻部分（運水孔），固定裝置
具有以下幾方面優點 ：
1：在下模架設置定位槽，可以確保上下模架精確定位，可減少因錯位使模架磨損的問題 。
2：在下模架設置耐磨塊槽，可以減少模具在運動過程中對板件的磨損 。
3：在下模架設置防漲槽容納防漲塊，可防止模板因受熱而變形。
